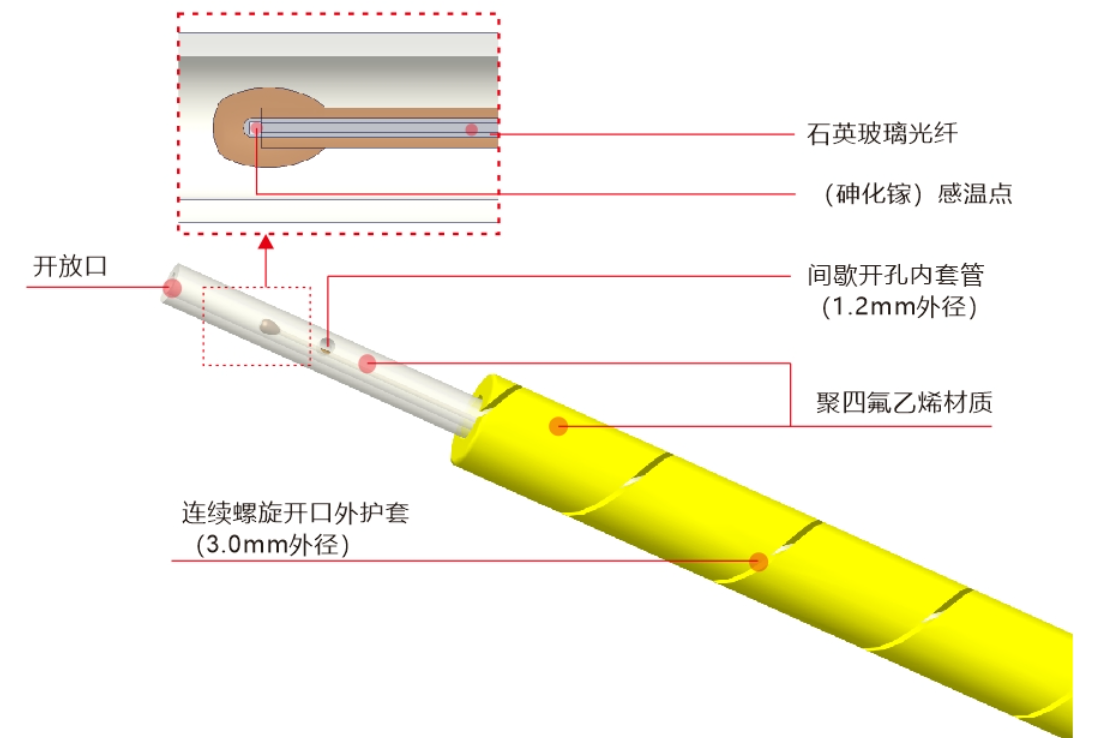

深圳阿珂法提供的應用于油變繞組測溫場景的光纖溫度傳感器，感溫探頭外部有兩層保護套，分別為1.2mm外徑的間歇開孔內套管和3.0mm外徑的連續螺旋開口外護套，結構如圖：

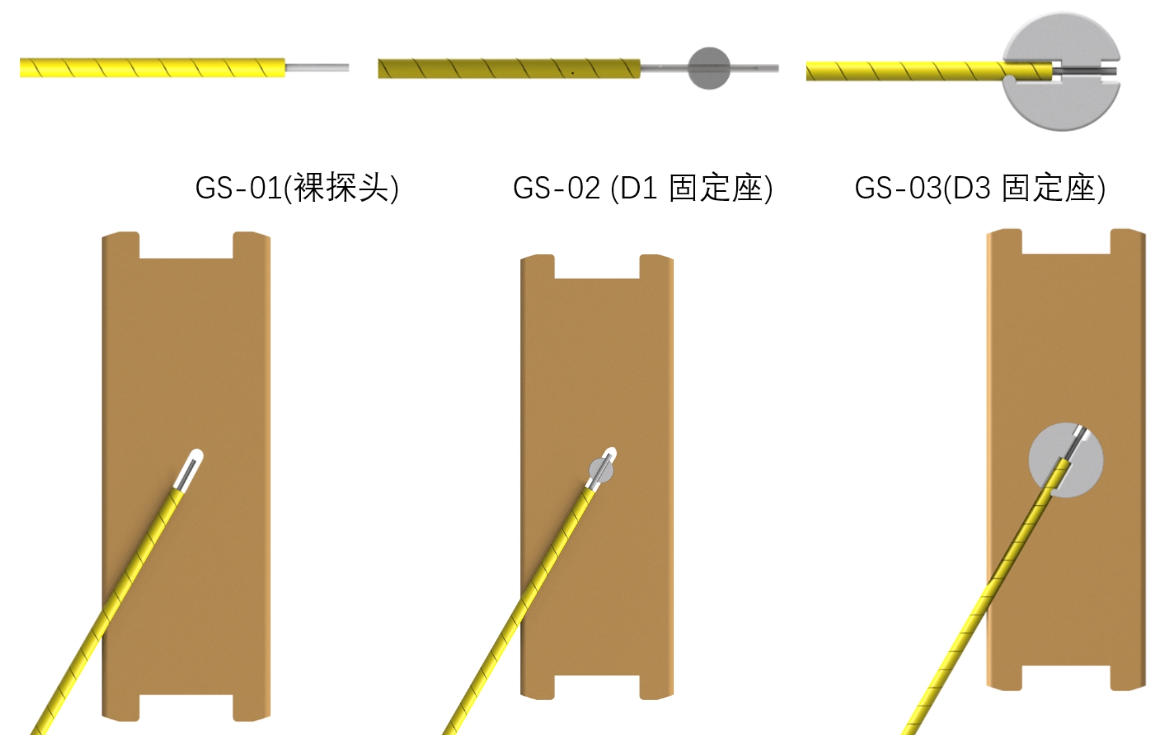

這樣設計，主要是為適應變壓器繞組內部溫度直接測量的場景應用需求，內護套上的間歇開孔和外護套上的連續螺旋開口，用于抽真空時空氣的排出及注油后變壓器油的完全浸入，以提升傳感器的電絕緣性能和熱響應速度。內外保護套材質為聚四氟乙烯（PTFE）可以耐受150度以上高溫煤油蒸汽10天以上，其在油中及油蒸汽中的長期使用溫度可達260℃。為適應不同類型變壓器的應用需求，末端探頭位置設計有三種可選固定形態：裸探頭（GS-01）、D1固定座（GS-02）和D3固定座（GS-03），探頭外形及安裝示意圖如下：
可以用3種方法區分。
第一種：看傳感器通光后的效果
用紅光筆照射光纖連接器頭如果，熒光傳感器探頭端光點比較大，砷化鎵探頭端光點則很小。

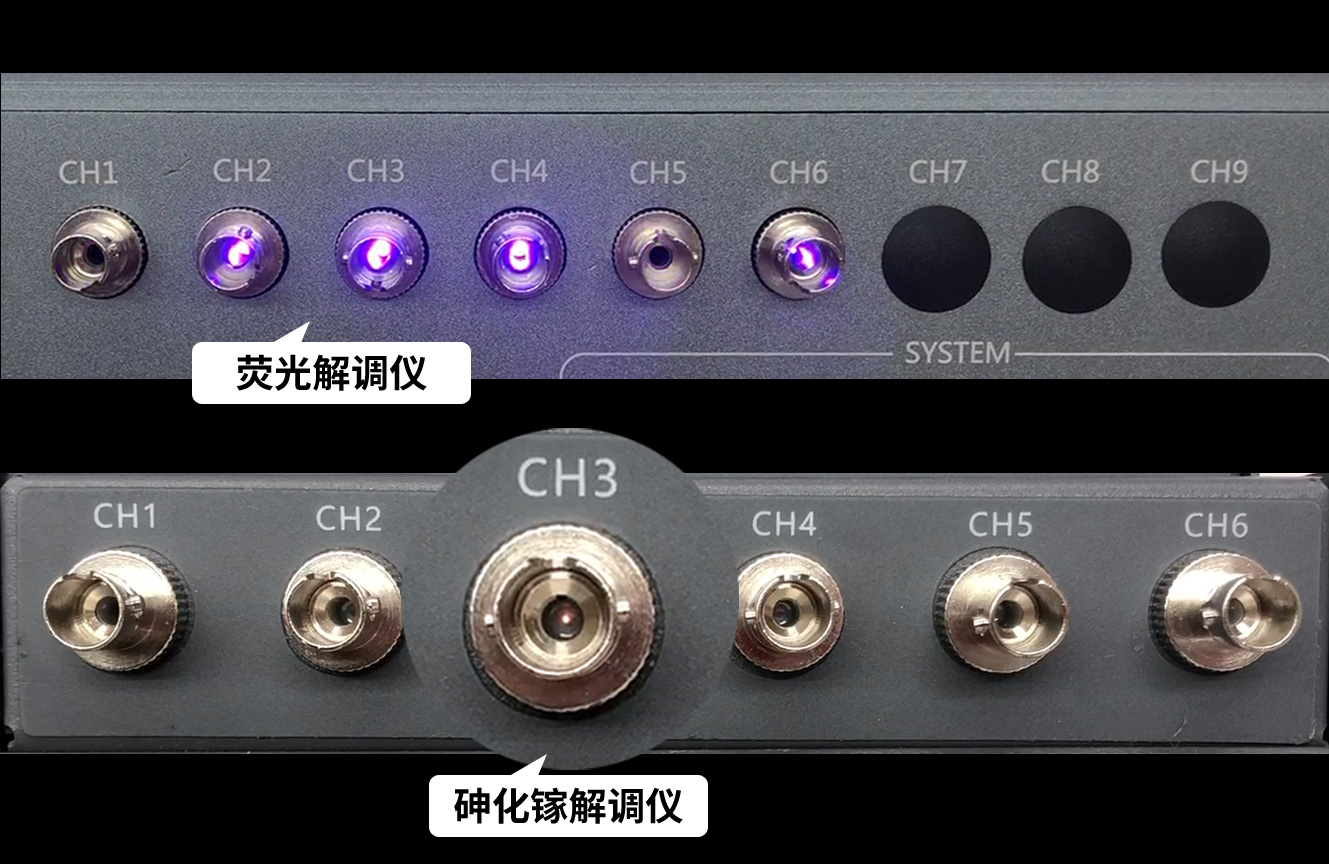

第二種：看匹配的解調儀激發光效果
借調儀開機后，熒光解調儀激發光是大而亮的紫色，砷化鎵解調儀則是非常小的淡黃色。

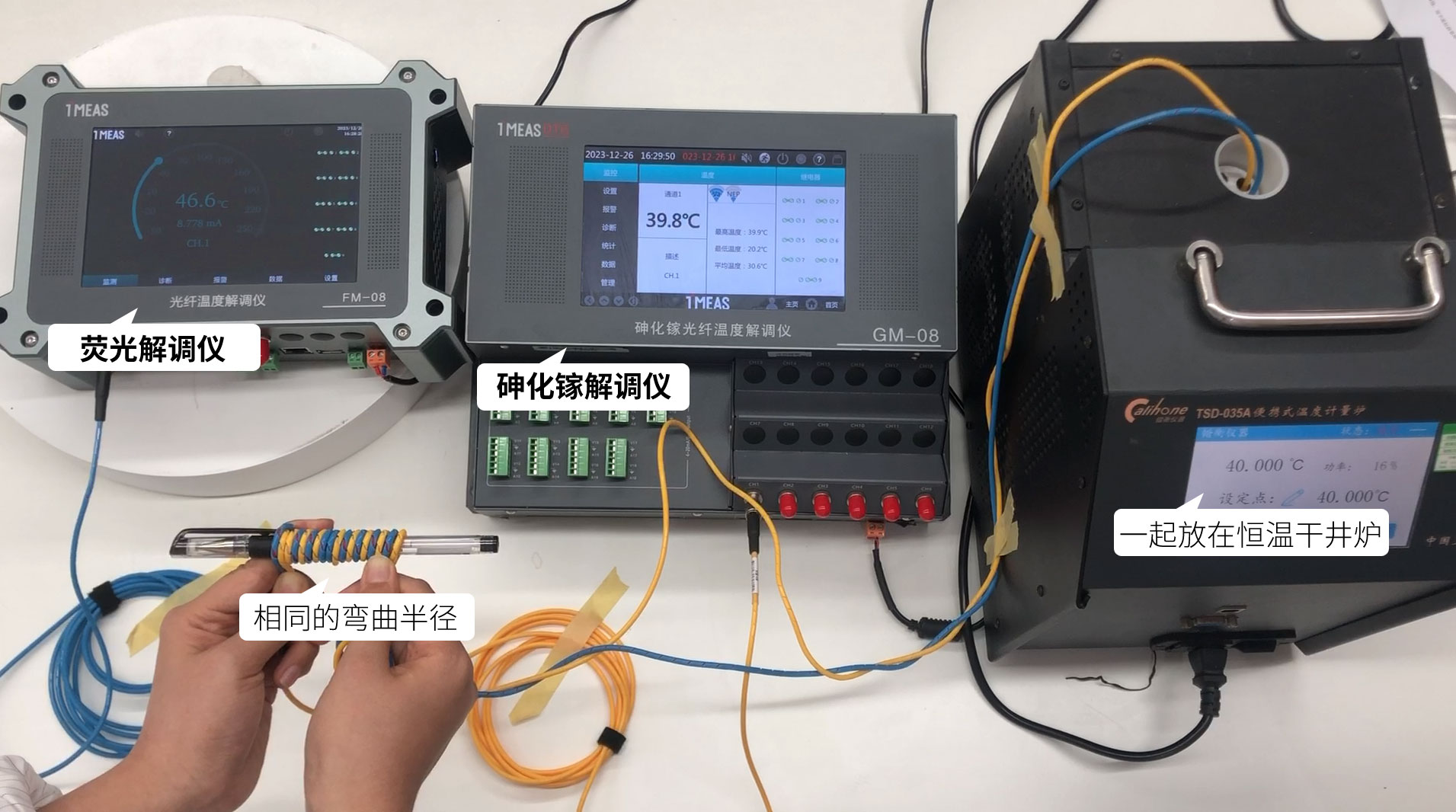

第三種：看傳感器抗彎曲性能
在相同的彎曲半徑和溫度下，熒光傳感器溫度劣化嚴重，失去測溫意義；砷化鎵傳感器測溫依然精準，抗彎曲性能更好。
解調儀接地的四點好處：
（1）?保護人身安全?：接地可以將漏電電流迅速引入地面，避免電流通過人體返回電源，從而防止觸電事故的發生。
（2）?保護電氣設備?：接地能夠有效地將設備的靜電、雷擊等異常電壓引入地面，避免設備因?yàn)殡妷簺_擊而損壞。
（3）?提高系統穩定性?：接地可以起到穩定系統電位的作用，抑制電磁干擾和雜散電流的產生，提高系統的工作穩定性和抗干擾能力。
（4）?防止電氣火災?：通過接地，可以減少建筑物和設備上的電壓，降低因過電壓引起的電氣火災風險?。
溫度解調儀接地指導意見：
（1）單點接地；
（2）接地線應選擇多股銅線或鍍錫銅線，截面積應根據設備的額定電流和接地電阻值來確定。連接方式應牢固可靠，避免松動或接觸不良導致設備帶電?；
（3）完成接地線的連接后，需要通過測量設備外殼的對地電阻值來檢測接地效果是否符合要求?。
1、運輸過程中，保護光接口防止撞擊
轉接盤上的光接口主要作用是連通轉接光纜和溫度傳感器之間的光信號，不能出現任何的角度和位置的偏移，否則引響通光性能，在出廠前就已經校正對位。但因轉接盤主體構造特殊，重量可達6KG，難以正立（圓盤），且不能平放（兩面都有光接口），很容易因運輸過程中的撞擊或顛簸而造成光接口的歪斜和移位等情況的發生，造成設備不可逆損壞，不僅耽誤工期，也會帶來一定的經濟損失。

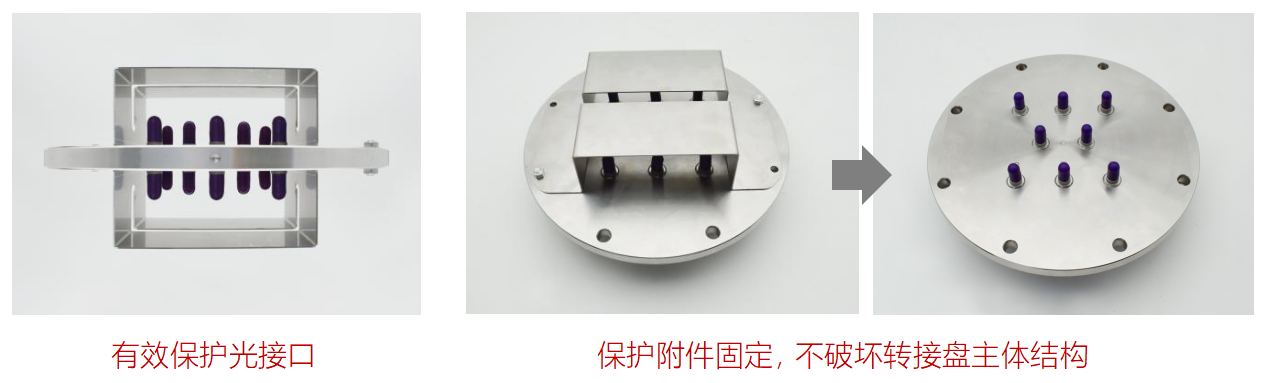

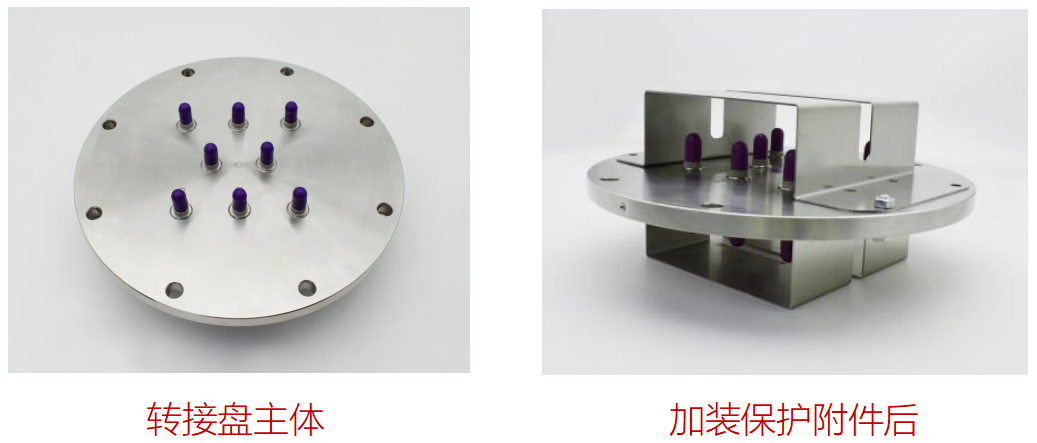

在轉接盤兩面加裝幾字型保護附件后，可改變轉接盤主體因不易放立而導致光接口易遭受撞擊損壞的情況發生。幾字型保護附件兩側螺孔位置及大小與轉接盤主體上的一致，無需在轉接盤主體上進行額外開孔，因此保護附件在可以牢牢鎖扣在轉接盤兩面的基礎上，不會破壞和影響轉接盤主體結構及性能，拆卸也很方便。

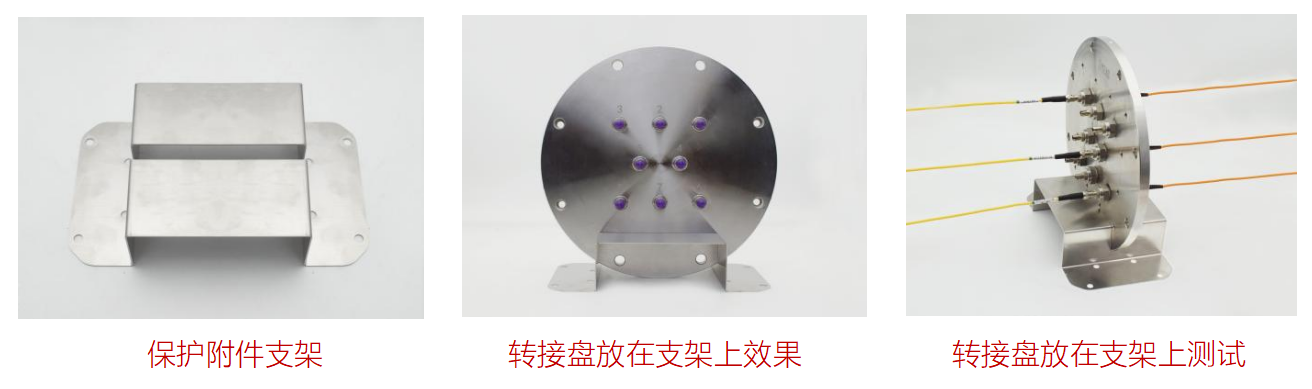

2、測試過程中，作為轉接盤支架使用
轉接盤在收到后，技術人員會首先對轉接盤進行性能測試，以防止在設備安裝好后出現問題。在測試過程中，轉接盤主體需要立正放置，技術人員只需要將幾字型保護附件拆卸下來，放置在平地，將轉接盤豎立卡進保護附件凹槽內，即可平穩放置進行測試。

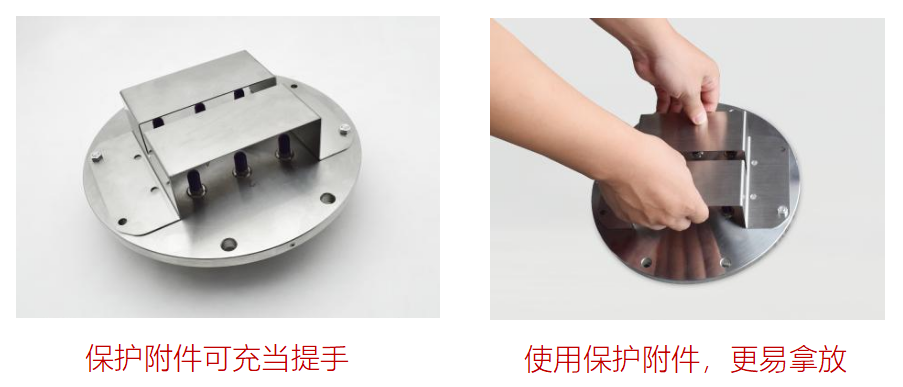

3、安裝過程中，作為提手便于拿放
轉接盤整體重量可達6KG，搬動不易，在安裝過程中，通常需要進行多次拿放或轉移地方。幾字型保護附件相當于轉接盤提手，更有利于轉接盤的拿放和搬運。以及將轉接盤安裝到設備上，起到協助作用。

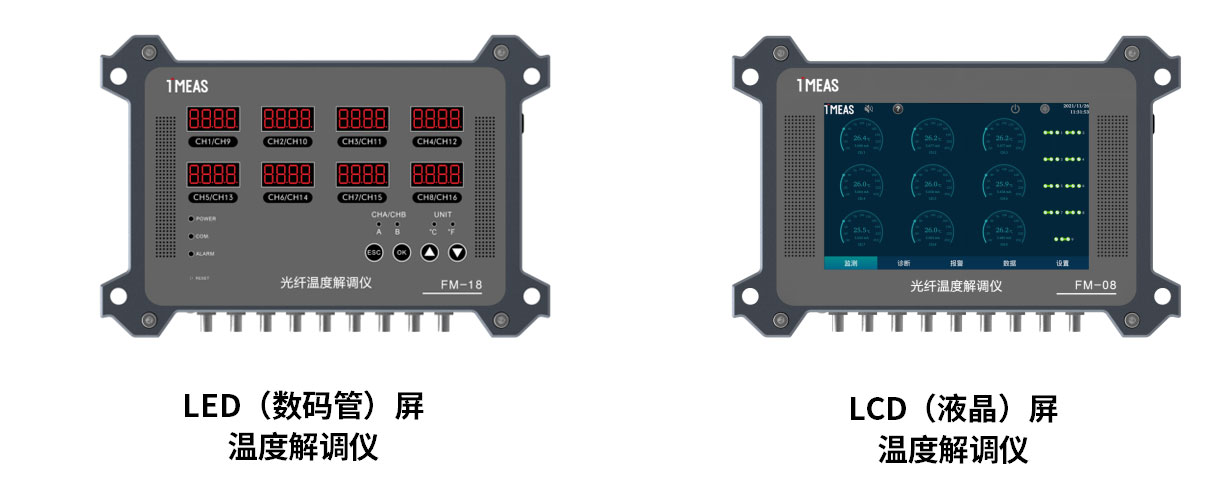

LED（數碼管）屏和LCD（液晶）屏的優點各有不同，如何選擇主要取決于它們的應用場景。?
LED（數碼管）屏的優點主要包括：
顯示清晰：高亮度色彩，即使?在強光環境下，也能清晰顯示，適合各種光照條件。?
視角廣：全視角顯示，?從各種角度、高度都可以看的很清楚。?
壽命長：結構穩定，不易損壞，使用壽命可達5萬~10萬小時。?
使用場景廣泛：在極熱或是極寒天氣，都不影響設備的功能使用，能夠抵御雨水、降雪等各種氣候條件。
擴展功能：內置WEB server，可以通過IE等瀏覽器訪問和配置，簡化操作程序。
成本低：制作工藝相對簡單，生產周期短，更加經濟。?
LCD（液晶）屏的優點主要包括：?
顯示內容豐富：搭配軟件，?可顯示各種內容、圖片和顏色。
畫面細膩柔和：像素分辨率可達1024*600px，畫面感好，不傷眼。?
可操作性強：屏幕可觸摸，操作簡單便捷，可控性強，體驗感好。
功耗低：屏幕僅使用兩到三顆LED燈珠，耗電量非常低。?
結構輕便：?可以將結構做得非常小或薄，?適合空間有限的應用場景。?
綜合而言，?如果需要在極端天氣或強光等惡劣環境下使用，對成本有一定要求，可以選擇LED（數碼管）屏解調儀設備。如果需要顯示復雜而多的內容，追求操控感，空間有限，則LCD（液晶）屏設備是更好的選擇。
干式變壓器光纖溫控在線監測系統溫控器設備目前有：TM01、TM07、TM08三個型號。當溫控器設備長期在電壓不穩定的環境下運行，極易導致設備不可逆的損傷，目前常用的解決方案有三種：
①調整三相變壓器輸出電壓。如果三相變壓器是供電系統的一部分，應該調整或更換變壓器，使其輸出電壓匹配設備的額定電壓范圍。這通常涉及到變壓器的變比調整，確保從三相系統到單相負載的轉換過程中，輸出電壓穩定在所需的AC 220V±10%。
②直接接入AC 220V電壓。如果條件允許，可以直接為設備提供一個穩定的AC 220V電壓源，這通常意味著從電網直接拉取符合要求的電壓線路。然而，這種方法的可行性取決于現場的電力基礎設施和可用性，以及是否能夠保證電壓的穩定性。此外，還需要考慮是否有足夠的隔離和保護措施，防止電壓波動或意外的高電壓事件。
③使用變壓穩壓器。這是最常見且有效的解決方案之一。變壓穩壓器可將輸入的不穩定電壓轉換為穩定的AC 220V輸出，無論輸入電壓如何變化。這種設備內置的過壓保護和穩壓電路，都能夠有效防止過電壓對設備的影響，同時也提供了一定程度的安全隔離。請注意，在選擇適合的穩壓器時，應考慮其容量是否能滿足設備的最大功率需求，以及其自身的效率和可靠性。
可以。油變繞組測溫系統（TOTG和TOTF）出廠默認帶有8組繼電器，如要實現控制功能，可將繼電器與控制設備開關連接，通過在解調儀主機上設置邏輯控制繼電器開合來完成設備的控制。
如：變壓器布置了12個測點（其中通道1~通道6測點布置在繞組層間），使用者希望6個繞組中有任何1個溫度超過65℃時散熱器風扇啟動，且所有繞組層間溫度都低于55℃時散熱器風扇關閉。則將8組繼電器中的任意1組的兩個控制輸出點與散熱器風扇控制開關的兩個接點連接，在解調儀主機里將該繼電器狀態設置為常開，邏輯設置為“通道1~通道6中任意通道溫度介于65℃和55℃時繼電器閉合”，則可完成上述功能。
解調儀主機里每個繼電器的邏輯均可單獨設置，邏輯可基于單個通道、任意通道或所有通道，繼電器邏輯有20余種，比如還可設置某組（如通道1~8）溫度中任意通道溫度高于另一組（如通道9-12）中任意通道后繼電器動作。

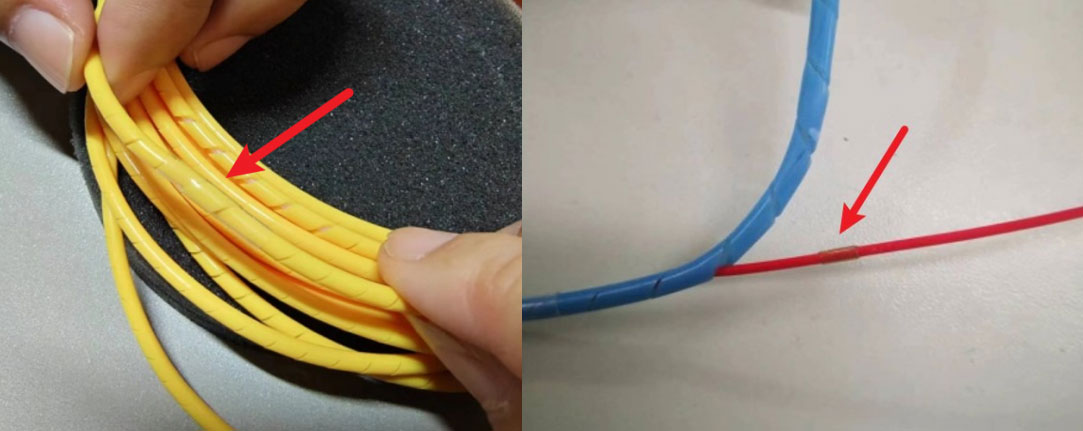

不是?！敖宇^”位置是光纖溫度傳感器為確保測溫位置準確的“護套固定點”。因此類傳感器的應用環境為浸油和真空，其內外護套均為松護套結構，受力后會發生位移。光纖和內外護套如不做固定，當外旋切管在通過捆扎等方式固定時，光纖、內護套會受力移動，從而導致探頭遠離待測點（繞組層間），會致使測點偏移、溫度失準的情況發生。

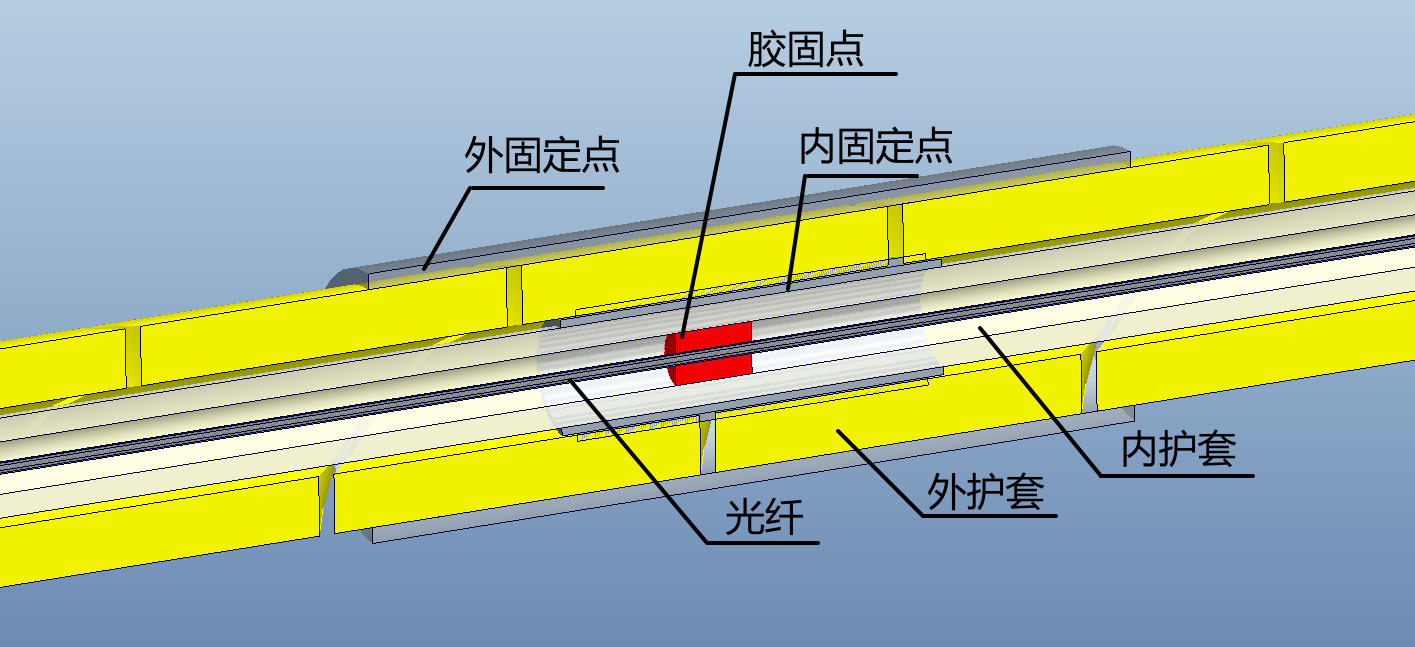

以下為護套固定點位示意圖：
光纖油變測溫的油箱貫通轉接方式是通過在油箱壁上焊接法蘭盤，采用密封圈加OP轉接板的方式連接，漏油隱患點及保障措施有以下幾點：
1）法蘭盤與油箱壁。RF法蘭盤通過焊接方式固定在油箱壁上，焊接工藝與油箱生產工藝相同且該工序在變壓器油箱生產廠家完成，與油箱同時生產，可有效確保其密封性和牢固性；
2）貫通器與轉接板。貫通器與轉接板之間采用不銹鋼椎管（NPT）螺紋+耐溫耐油膠固方式連接。NPT螺紋連接是一種具有良好密封性能的管件連接方式，在輸送液體、氣體、蒸汽和液壓流體時可提供有效的密封，油變內部是低壓力散熱油，該結構能滿足，且貫通器與轉接板兩者使用3M品牌NPT專用膠水永久連接固定；
3）法蘭盤與轉接板之間。法蘭盤與轉接板間密封采用符合國標《GB/T3452.3液壓氣動用O形橡膠密封圈》的溝槽加氟膠密封圈的方式密封，該方式是變壓器其他對外轉接孔多數的連接方式，可以滿足長期使用的密封要求；
4）使用經驗。上述連接和密封方式是光纖油變測溫行業的國際通用實現方式，已實際使用驗證三十余年。
5）出廠測試。每件產品出廠前做3Mpa的氮?dú)猓ǖ獨夥肿颖扔头肿痈。┠蛪涸囼?yàn)，可滿足油變內的真空耐壓要求。
分三種情況：
第一種：插芯端面有臟污或劃痕
臟污的解決辦法：使用無塵紙對插芯柱面和端面進行2次清潔處理，同時為保證潔凈程度，也需要對解調儀光接口使用棉簽正反轉2次或清潔筆按壓2次清理。
劃痕的解決方法：則是使用研磨設備對插芯進行二次研磨，使得插芯端面恢復光滑、平整、無劃痕。
第二種：探頭芯片受外部環境因素導致的受損
解決方法：是首先使用專業設備，同時和正常的傳感器進行對比測試，排除是其它因素后，更換探頭芯片。
第三種：光纖的彎曲小于其所能承受的最小彎曲半徑
解決方法：在其過小的彎曲位置進行放松，使彎曲后的半徑大于光纖最小彎曲半徑。
傳感器尚未穩定，等待幾秒鐘即可恢復正常；若長時間顯示該值，檢查傳感器是否處于規定的溫度范圍內。
原因是撥碼地址出錯，設備無通信地址，需要檢查撥碼開關是否撥好。
地址沖突或是通信線接觸不良，需查看：通信燈是否正常；檢查級聯設備地址是否沖突；檢測通信線是否損壞。
